       在用NTC做測溫元件進行測溫時，電路中少不了它的親密合作伙伴上拉電阻或下拉電阻，它們與NTC組成分壓電路，將NTC隨溫度變化的“阻值信號”轉化為“電壓信號”，方便后續電路（如MCU、ADC模塊）讀取并計算溫度。

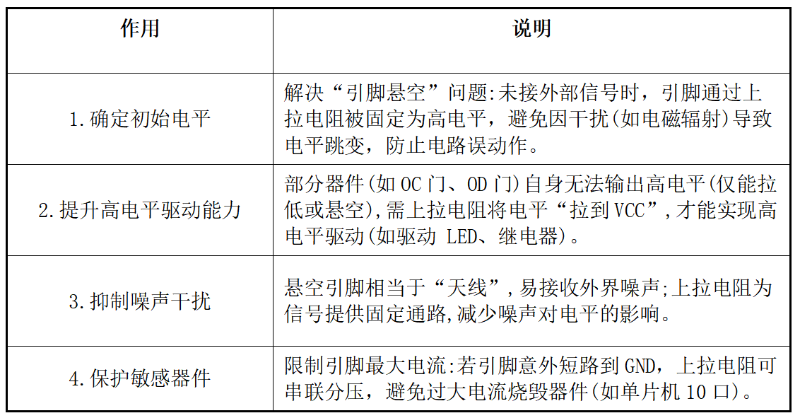

上拉電阻和下拉電阻的作用是 “固定不確定的電路電平”，避免信號懸空導致的干擾或誤觸發，同時可輔助提升驅動能力、保護器件。二者的本質區別是：上拉電阻將信號 “拉向高電平（VCC）”，下拉電阻將信號 “拉向低電平（GND）”。

一端接電源正極（VCC，如 5V、3.3V），另一端接不確定電平的引腳（如單片機 GPIO、傳感器輸出端） 的電阻，稱為上拉電阻。

一端接電源負極或GND，另一端接不確定電平的引腳的電阻，稱為下拉電阻。

上拉 / 下拉電阻的阻值并非越大越好，需平衡驅動能力、靜態功耗、響應速度：

阻值太小（如 100Ω）：靜態功耗大（VCC 通過電阻到 GND 的電流大），可能導致器件發熱；阻值太大（如 1MΩ）：驅動能力不足（無法快速拉高低電平），抗干擾能力弱；常規選擇：數字電路中優先用 4.7kΩ、10kΩ；模擬電路（如分壓）需根據信號幅度計算。

NTC本身是模擬量器件，僅輸出連續變化的阻值，無法直接被數字電路（如MCU）識別。因此，實際測溫電路中必須通過分壓結構將阻值轉化為電壓，而上拉電阻或下拉電阻就是分壓電路的“固定電阻端”，二者選其一，具體取決于電路設計邏輯。

常用的測溫應用場景如下：

場景 1：NTC + 分壓電路 + MCU，實現 “溫度閾值檢測”

NTC 與上拉或下拉電阻組成分壓電路，將 “阻值變化” 轉化為 “電壓變化”，MCU 通過檢測分壓點電壓是否超過閾值，輸出或判定高低電平。

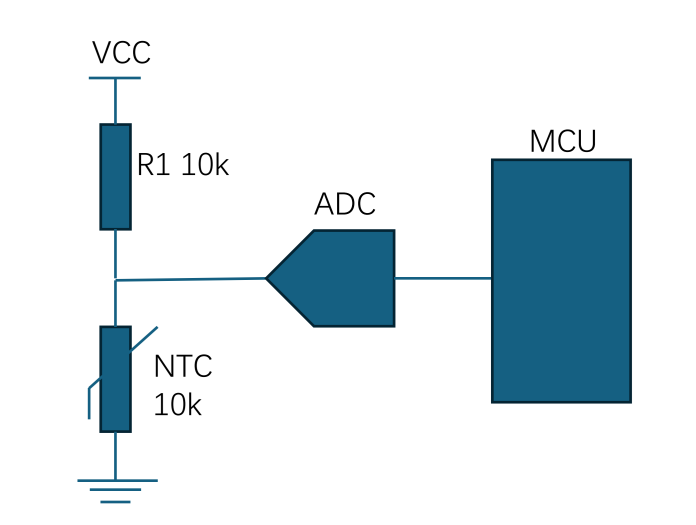

以“NTC+上拉電阻”為例(電路結構如下):

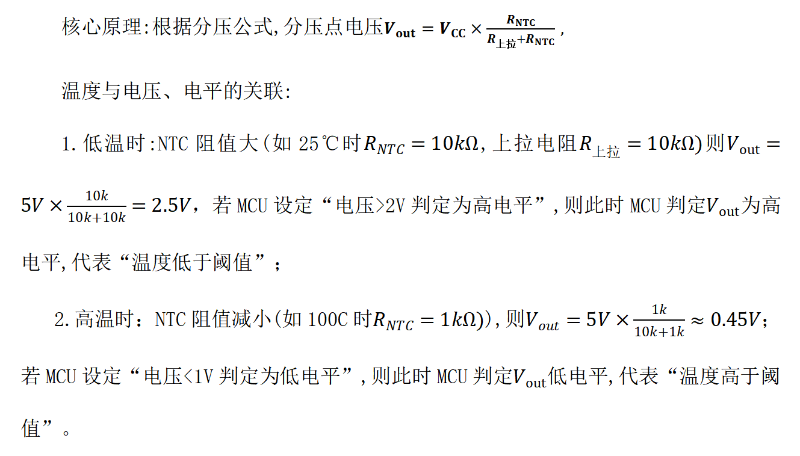

電路連接:NTC一端接GND,另一端接分壓點(同時接MCU的ADC引腳),分壓點通過上拉電阻接VCC(如5V);

場景2:NTC+比較器,實現“溫度開關”(直接輸出高低電平)

若無需精確測量溫度,只需“超過某溫度時輸出低電平,低于時輸出高電平”(或反之),可用比較器替代MCU,直接將NTC的分壓電壓與固定參考電壓對比,輸出高低電平。

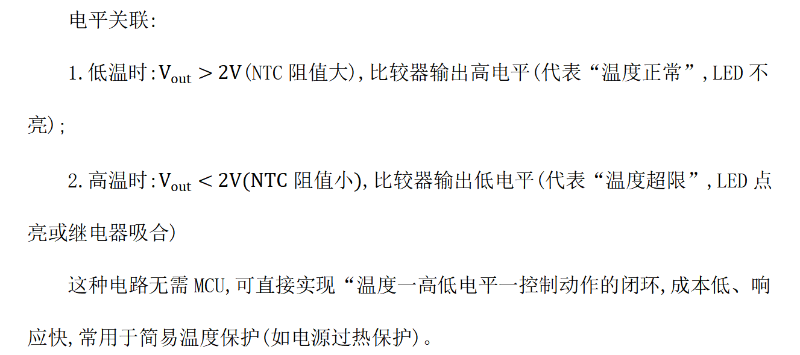

電路邏輯如下:

比較器“同相輸入端”接

參考電壓(如2V,由固定電阻分壓得到,代表溫度閾值);

比較器“反相輸入端”接NTC分壓電路的輸出電壓(Vout);

比較器輸出端接后續電路(如繼電器、LED);

南京時恒電子科技有限公司專注于NTC測溫元件的研發、生產與銷售，核心產品涵蓋全系列 NTC熱敏電阻器、NTC溫度傳感器等，多種封裝形式和外形結構的測溫型產品可為客戶專業定制應用在多種場合的溫度測量與控制。采用全新工藝、產品性能穩定，可長期工作、電阻值和B值精度高、高靈敏度、高響應速度高可靠性、高穩定、高通用性、高互換性等特點。
